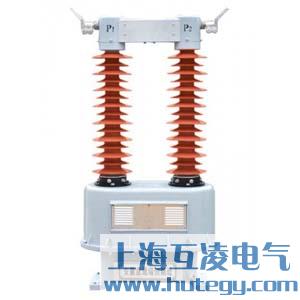

干式互感器

干式互感器主要特點

采用氟有機、硅橡膠等有機絕緣材料，產品無油、無瓷、無氣(SF6)，防火、防爆。
生產制造及運行中不污染環境，屬綠色環保產品。
體積小、重量輕、維護簡便。
沿面電壓分布均勻，防污閃能力強。
局放、介損小，動熱穩定性好。
屬國內外首創，具有國際先進水平。

干式互感器技術參數

額定電壓：35~220kV
額定電流：100~2500A
額定頻率：50Hz
電流比：100~2500/5A 或100~2500/1A
額定輸出容量：20~50VA
準確級次：0.2S、0.2、0.5S、0.5 或 5P、10P級
準確限值系數：5、10、15、20、25、30
儀表保安系數：5、10 繞組個數：1~6

干式互感器環境條件

戶內外均可使用
環境溫度：最高溫度+40℃，最低溫度-40℃
海拔高度：≤1000m（超過1000m時，供需雙方協定）
環境污穢等級：Ⅱ、Ⅲ、Ⅳ級（如果用戶有特殊要求，可以在合同上注明）

干式互感器驗收及維護

每臺電流互感器出廠前一次繞組均進行了交流耐壓、局部放電、介質損耗因數測量及末屏耐壓試驗，二次繞組進行了標志檢驗、絕緣試驗及誤差檢定。到現場后，可以按DL/T-596-1996《電力設備預防性試驗規程》進行。
電流互感器基本不需維護，每2~3年測量一次繞組的電容量及介質損耗因數即可(由于現場濕度對外絕緣表面的影響，測量介質損耗因數tanδ可能增大,并非產品內部tanδ增大,可用熱風吹干或曬干后試驗)。
運行中二次繞組不得開路，否則會產生高壓危及安全。一次繞組末屏及二次繞組一個端子應接地。
