本頁摘要：

本頁有LMZ-10Q電流互感器的接線圖，外形尺寸圖，技術參數，結構特征及產品選型上的相關問題的內容。

產品優點：爬距大，耐濕，防潮能力強，變比跨度大等。

一、概述

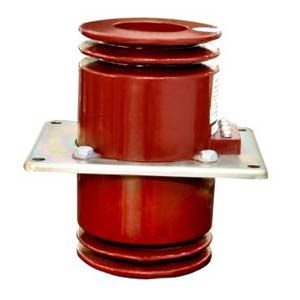

LMZ-10Q電流互感器鐵心為環形，由優質冷軋硅鋼片制成并經真空熱處理，二次線圈沿圓周均勻地纏繞在鐵心上。

器身由兩個鐵心組合，對稱地扎在金屬支持件上，依靠模具定位。二次線圈的引出接線座有1S1、1S2、2S1、2S2標志。
本型互感器采用環氧樹脂混合膠澆注成型，外壁加有傘裙，增大爬電比距，有優越的絕緣性能和防潮、防霉性能，產品適用于濕熱帶地區和凝露環境。

二、原理

LMZ-10Q電流互感器及全部電流互感器原理是都是依據電磁感應原理制成的。電流互感器是由閉合的鐵心和繞組組成。

它的一次側繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次側繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的二次側回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。電流互感器是把一次側大電流轉換成二次側小電流來測量 ，二次側不可開路。

三、參數

額定絕緣水平：12/42/75kV
負荷的功率因數：cosφ=0.8(滯后)
額定二次電流：5A(或1A.2A)
表面爬電距離：LMZ1-10：160mm；
LMZ1-10Q：230mm；
LMZ1-10：230mm；

四、校驗方法

在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。

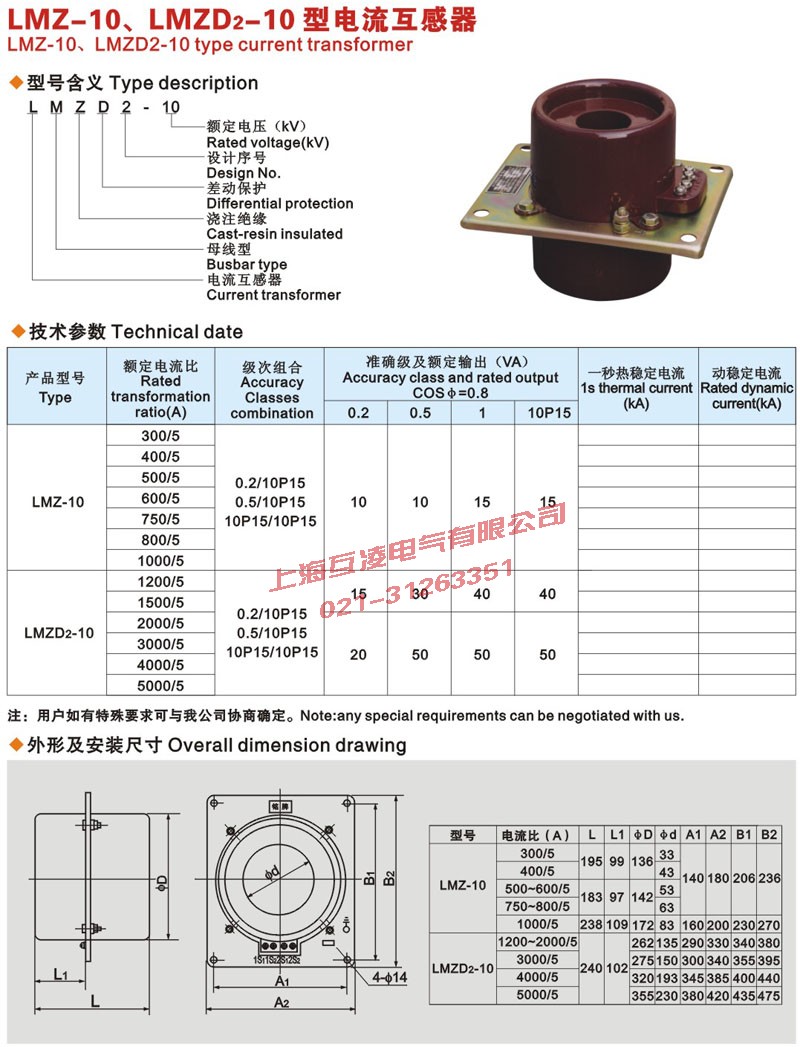

五。LMZ-10外形尺寸及安裝尺寸

六、接線方式

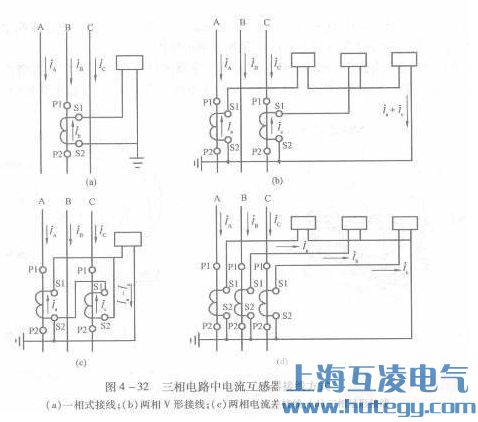

1、三相完全星形接線可以準確反映三相中每一相的真實電流。該方式應用在大電流接地系統中，保護線路的三相短路、兩相短路和單相接地短路。a圖

2、兩相兩繼電器不完全星形接線可以準確反映兩相的真實電流。該方式應用在6～10kV中性點不接地的小電流接地系統中，保護線路的三相短路和兩相短路。b圖

3、兩相差接反映兩相差電流。該接線方式應用在6～10kV中性點不接地的小電流接地系統中，保護線路的三相短路、兩相短路、小容量電動機保護、小容量變壓器保護。C圖

4、單相接線在三相電流平衡時，可以用單相電流反映三相電流值，主要用于測量回路。d圖

5、兩相三繼電器完全星形接線，流入第三個繼電器的電流是Ij＝Iu＋I(xiàn)w＝－Iv。該接線方式應用在大電流接地系統中，保護線路的三相短路和兩相短路。

七、電流互感器選型：

本產品相當于：LMZJ－10電流互感器、LMZBJ6－10電流互感器、LAJ－10電流互感器、LDZJ－10電流互感器，等互感器，這些電流互感器都為穿墻式電流互感器

怎么選型適合的電流互感器建議按三個方面綜合考慮：

1、根據負荷電流的大小選擇變比，一般按照60-80的%額定電流選擇比較理想；

2、計量用的互感器就選精確度高點（0.5級足矣），測量用的可以更低點；

3、根據配電柜的布局選擇穿心式或普通式互感器，強烈建議使用普通式，穿心式的固定支撐問題一直做的不太可靠，如果布局實在狹小也只好用穿心式了； 另外提醒注意以下幾點：

1、有多個二次繞組的電流互感器一定要把閑置的二次接線端用銅芯線牢固的短接起來；

2、切記嚴禁在電流互感器二次側安裝保險、空氣開關之類的保護元件；

3、必須在停電后才能在電流互感器上作業，千萬不要帶電拆、裝電流互感器；

5、電流互感器出現開裂、變色、變形、發熱等現象時立即切斷電源，不要扛。 電流互感器二次容量的計算及選擇
